Qu'est-ce qu'un tensiomètre et comment fonctionne-t-il ?

Utilisation de Tensiomètre

Un tensiomètre est un appareil de mesure polyvalent utilisé dans divers secteurs industriels et domaines de recherche. Ses applications typiques incluent la mesure de la résistance à la traction et de l'allongement des métaux et des matériaux synthétiques. Ceci permet d'évaluer la résistance et la durabilité lors du contrôle qualité des matériaux et du développement de produits. Il est également largement utilisé dans le production des fibres et des textiles.

Cet appareil est utilisé dans les industries automobile et aérospatiale pour les essais de matériaux et l'évaluation de composants, comme les ceintures de sécurité de véhicules et les câbles d'aéronefs. Des tensiomètres servent également à mesurer la tension appliquée aux films lors de ces procédés.

Lors du procédé d'enroulement de film, la tension appliquée doit être parfaitement maîtrisée. L'utilisation d'un tensiomètre pour contrôler cette tension pendant le processus permet de garantir une qualité constante.

Principe du tensiomètre

Les tensiomètres fonctionnent selon différents principes selon leur type, mais ils utilisent généralement des capteurs appelés jauges de contrainte. Une jauge de contrainte est un capteur mince, constitué de matériaux comme une feuille métallique ou des bandes semi-conductrices.

Lorsqu'un objet est soumis à une force ou à une contrainte, il subit une légère déformation. La déformation est la petite variation de forme ou de déplacement qui se produit lorsqu'un objet est étiré ou comprimé. La forme de la jauge de contrainte change sous l'effet de la déformation, ce qui entraîne une variation de sa résistance. Lorsqu'une déformation se produit, la longueur et la largeur de la jauge varient légèrement, modifiant ainsi sa valeur de résistance.

Dans un tensiomètre, la jauge de contrainte est connectée à un pont de Wheatstone. Ce pont est équilibré et ne produit aucune tension de sortie. Cependant, lorsqu'une contrainte apparaît, sa résistance varie, ce qui déséquilibre le pont. Ce déséquilibre génère une tension de sortie, proportionnelle à la contrainte mesurée par la jauge, qui est ensuite convertie en contrainte, puis transmise et affichée.

Types de tensiomètres

1. Tensiomètre pour bobine de papier Ce type de tensiomètre sert à mesurer la tension des matériaux en filet, tels que les tissus et les films. Le capteur fixé au rouleau mesure la tension en se dilatant et en se contractant. Il est utilisé pour divers matériaux en rouleau, comme le papier, les films plastiques et les feuilles métalliques.

   De nombreux tensiomètres pour bobines permettent de surveiller les fluctuations de tension en temps réel. Au fur et à mesure du passage du matériau sur la ligne de production, les anomalies de tension sont détectées et rapidement corrigées. Ceci permet un meilleur contrôle de la qualité du produit et une productivité accrue.

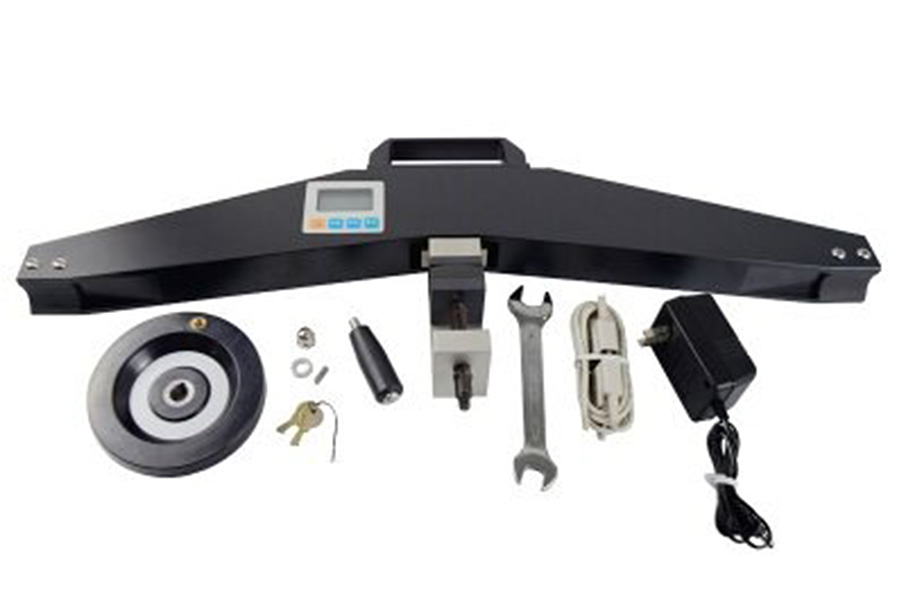

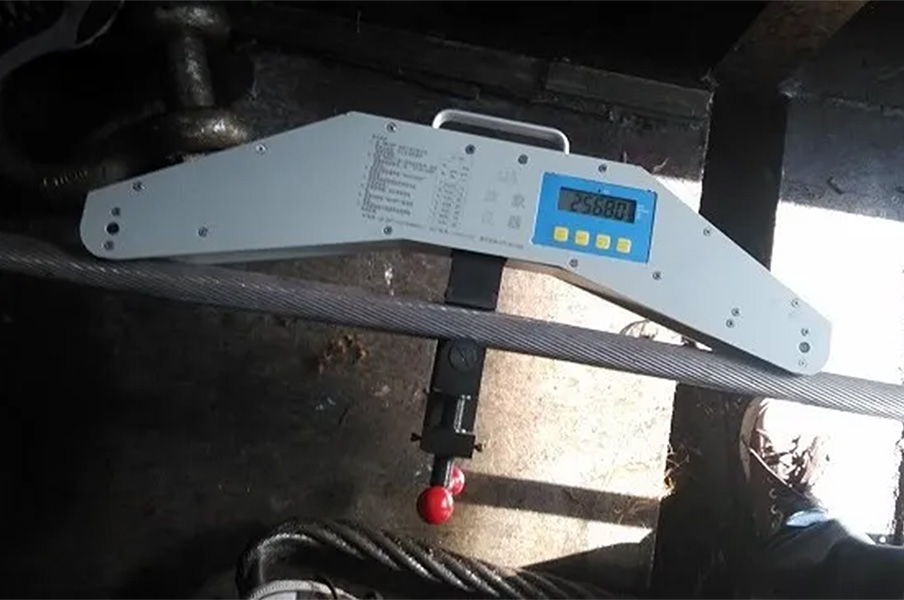

2. Tensiomètre pour câbles en acier Ce type de tensiomètre sert à mesurer la tension des câbles en acier. Le capteur interne est installé sur le câble et mesure la tension en fonction de sa déformation.

   Les tensiomètres pour câbles en acier sont généralement fabriqués à partir de matériaux robustes et conçus pour résister à une utilisation intensive et aux environnements difficiles. Ils sont utilisés dans les secteurs industriels qui requièrent l'emploi de câbles en acier, comme les grues et les ascenseurs. Ils sont particulièrement importants pour contrôler et garantir une tension optimale lors du levage ou du déplacement de charges lourdes.

3. Tensiomètre à ressort Ce tensiomètre utilise un ressort et ne nécessite aucune source d'alimentation, ce qui le rend très portable. Également appelé dynamomètre, il est couramment utilisé pour la maintenance des équipements mécaniques.

En pratique, le choix du type de tensiomètre approprié garantit des mesures de tension précises en fonction des besoins spécifiques, ce qui est essentiel pour assurer la qualité et la sécurité de la production industrielle.
