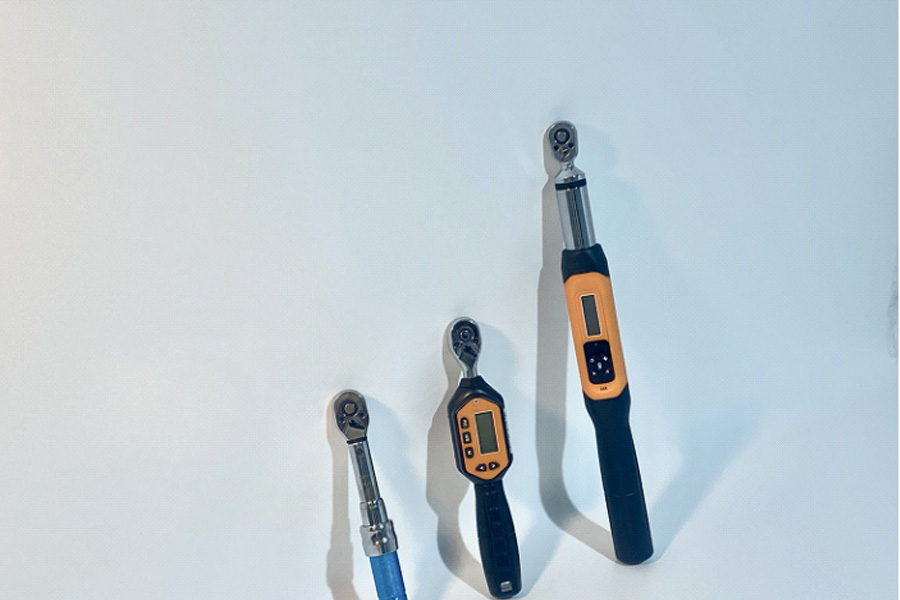

Clé dynamométrique numérique : la révolution de précision dans le serrage industriel – Guide complet des principes à la pratique
Dans la fabrication mécanique, l'assemblage automobile et même les réparations domestiques, la qualité du serrage des vis détermine directement la sécurité et la durée de vie des équipements. Les clés traditionnelles reposent sur l'expérience manuelle, avec des taux d'erreur pouvant atteindre 30 %, tandis que les clés à molette clé dynamométrique numérique Grâce à la technologie numérique, cet outil réduit les écarts à ±1 %, devenant ainsi le garant intelligent du contrôle qualité industriel moderne. Cet article explore ses applications, ses principes de fonctionnement, les compare aux clés traditionnelles et détaille les principales pratiques d'installation et de test.
1. Principales applications des clés dynamométriques numériques
1.1 Fabrication industrielle de haute précision
- Automobile et aérospatiale : Les boulons du bloc moteur nécessitent une grande précision couple contrôle (par exemple, 120-130 N·m). Une étude de cas menée chez un fournisseur de BMW montre une réduction de 82 % des défaillances, permettant d'économiser 4 millions d'euros par an en coûts après-vente.
Ponts et construction : Le contrôle de la force de pré-serrage des boulons en acier prévient les défaillances structurelles dues à des contraintes inégales. Un projet de pont traversant une rivière a atteint un taux de conformité des boulons de 100 %.
1.2 Maintenance quotidienne et scénarios d'urgence
- Systèmes d'alimentation électrique : L'efficacité de la maintenance des lignes électriques et des transformateurs a été améliorée de 40 %.
- Usage domestique et secours : Simplifie le montage de meubles, la réparation d'appareils électroménagers et les opérations de secours en cas de séisme grâce à sa portabilité et sa polyvalence.
1.3 Solutions personnalisées pour les industries spécialisées
- nourriture Industrie pharmaceutique : Les modèles en acier inoxydable anticorrosion empêchent la contamination.
- Énergie éolienne et produits chimiquesConception antimagnétique pour environnements difficiles.
2. Fonctionnement : Atteindre une précision « au millimètre près »
2.1 Capteurs – Les transmetteurs de couple
L'élément central d'une clé dynamométrique numérique est la jauge de contrainte (par exemple, modèle BF1K-3HA). À l'aide d'un pont de Wheatstone, la déformation mécanique est convertie en signaux électriques avec une précision de ±1 %.
2.2 Traitement des données – De l'analogique au numérique
Un microprocesseur amplifie, filtre et numérise les signaux, affichant le couple en temps réel sur un écran LCD. Les modèles avancés prennent en charge l'exportation de données Bluetooth pour la conformité à la norme ISO 9001.
2.3 Mécanismes de rétroaction – Synergie homme-machine
Couple préréglé déclenche des alertes (sonnerie, LED ou verrouillage physique), créant un réflexe conditionné pour le contrôle qualité.
3. Clé dynamométrique numérique vs. clé traditionnelle : précision vs. approximation
| Critères | Clé traditionnelle | Clé dynamométrique numérique |
| Précision | Erreur de 30 % (ressenti manuel) | Erreur de ±1 % (affichage numérique) |
| Suivi des données | Aucun document, difficile à retracer | Stocke plus de 1000 points de données, sortie sans fil |
| Efficacité | Des vérifications fastidieuses | Retour d'information en temps réel, production 22 % plus rapide |
| Applications | Tâches de faible précision | Aérospatiale, dispositifs médicaux, etc. |
| rapport coût-efficacité | Faibles coûts initiaux, nombreux travaux de retouche | 90 % de défauts en moins, des économies à long terme |
4. Installation et tests : de l’étalonnage à l’utilisation sur le terrain
4.1 Étalonnage – Le fondement de la précision
- Étapes : Utilisez des outils d'étalonnage certifiés ASME pour aligner les lectures sur les normes.
- Fréquence : Tous les 5 000 cycles ou 6 mois (intervalles plus courts dans des conditions difficiles).
4.2 Installation et fonctionnement
- Installation des piles : Insérez 2 piles AA en respectant la polarité.
- Modes :
- Mode Trackin (F) : Surveillance du couple en temps réel.
- Mode crête (H) : Enregistre le couple maximal pour QA.
4.3 Essais et maintenance sur le terrain
- Tests : Vérifier la précision à l'aide d'un testeur de couple.
- Entretien:
- Évitez les températures et l'humidité extrêmes.
- Nettoyez régulièrement les prises pour éviter l'accumulation de débris.
5. FAQ – Réponses à vos principales questions
Q : Puis-je utiliser une seule clé pour les mesures en pouces-livres et en newtons-mètres ?
A: Oui ! Nous avons quatre unités à votre disposition.
Q : Comment gérer des vis trop serrées ?
A : Enclenchez le mode marche arrière (si disponible) et appliquez un couple inférieur de 10 % au couple cible. En cas de filetage endommagé, utilisez des inserts Helicoil avant de resserrer.
6. Tendances futures : Intégration intelligente et solutions sectorielles
Avec l'avènement de l'Industrie 4.0, les clés dynamométriques numériques se transforment en outils connectés. Par exemple, un constructeur automobile testant des clés intelligentes et des systèmes de jumeaux numériques a réduit les pannes de 40 %.
Le serrage de précision est la pierre angulaire de la sécurité et de l'efficacité, que ce soit dans les usines automobiles ou les ateliers à domicile.
